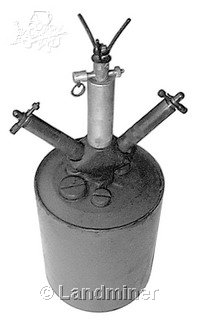

Mina przeciwpiechotna wyskakująca typu typu S. Mi. 35 (Schützenmine 35)

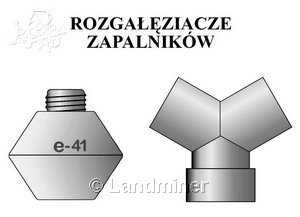

Chyba najsłynniejsza niemiecka mina przeciwpiechotna. Bardzo chętnie i najczęściej używana przez saperów w polach minowych. Przy zastosowaniu rozdzielacza możliwe było zastosowanie w niej aż trzech zapalników (przy przełożeniu spłonek w dwóch kanałach spłonkowych i wkręceniu zapalników Z. Z. 42 w miejsce korków ilość zapalników wzrastała do pięciu – z tak uzbrojoną miną spotkałem się osobiście).

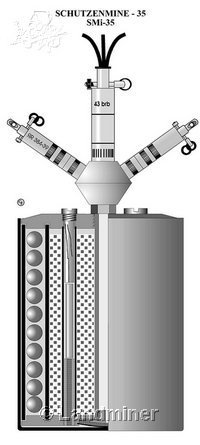

Mina składała się metalowej puszki (będącej rodzajem wyrzutni) otwartej od góry, w którą wsunięte były dwa cylindry blaszane – większy i mniejszy, umieszczone jeden w drugim i przykryte dnem i pokrywą górną. W przestrzeni pomiędzy cylindrami mieściły się odłamki (początkowo były to odlewane kulki żeliwne, w późniejszych partiach spotyka się rdzenie do pocisków pistoletowych lub karabinowych, jak również kawałki drutu stalowego o przekroju ok. 7 mm), natomiast wewnątrz mniejszego cylindra znajdował się materiał wybuchowy w formie granulatu lub cienkich płytek. W centrum znajdowała się rurka zapłonowa z nakręconą nakrętką scalającą obie tuleje, pokrywę górną i dno. Rura posiadała u góry gwint zewnętrzny pozwalający na nakręcenie zapalnika S. Mi. Z. 35 lub rozdzielacza zapalników, oraz gwint wewnętrzny, w który można było wkręcić zapalniki posiadające gwint zewnętrzny (czyli praktycznie większość zapalników armii niemieckiej). Na dole wylot rurki zapłonowej zakończony był metalową wkrętką z przechodzącym kanałem zapłonowym kończącym się w komorze ładunku miotającego. Była to przestrzeń w dnie, w której znajdował się ładunek prochowy wyrzucający minę do góry na wysokość ok. 1 m. W dnie również znajdowały się trzy opóźniacze prochowe z nasuniętymi rurkami kartonowymi nad którymi znajdowały się spłonki detonujące. Od góry spłonki zabezpieczone były wkręconymi, metalowymi korkami i drewnianymi kołeczkami centrującymi. W pokrywie górnej znajdował się jeszcze dodatkowy, większy otwór zakręcony metalowym korkiem służący do napełniania miny materiałem wybuchowym w wytwórni. Oba cylindry połączone pokrywą górną i dnem przymocowane były do zewnętrznej puszki trzema aluminiowymi śrubkami.

W momencie zadziałania zapalnika ogień z jego spłonki przechodził poprzez rurkę zapłonową i wkrętkę denną do komory z ładunkiem miotającym i zapalał go. Podczas spalania gazy prochowe wytwarzały ciśnienie powodujące zerwanie aluminiowych śrubek łączących i wyrzucenie do góry cylindrów z pokrywą górną i dnem. Równocześnie z ładunkiem miotającym następowało zapalenie opóźniaczy prochowych, które w momencie gdy mina znajdowała się już na wysokości klatki piersiowej żołnierza, powodowały zapłon spłonek detonujących i wybuch miny.



materiał: stal,

zapalniki: S. Mi. Z. 35, E. S. Mi. Z. 40, S. Mi. Z. 44, Z. Z. 35, Z. Z. 42, Zu. Z. 35

ładunek: 300 g sypkiego materiału wybuchowego,

wysokość (bez zapalnika): 130 mm,

średnica: 100 mm.

•  Mina przeciwpiechotna wyskakująca typu typu S. Mi. 44 (Sprengmine 44)

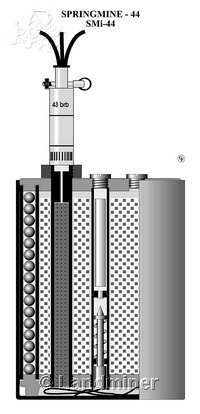

Późniejsza wersja miny S. Mi. 35. W odróżnieniu od swojej poprzedniczki zlikwidowano dwie rurki ze spłonkami detonującymi i pozostałą przesunięto w środek, w związku z czym rurka zapłonowa znalazła się z boku. Główna modyfikacja polegała jednak na zrezygnowaniu z opóźniacza prochowego, który nie pozwalał na wybuch miny na dokładnie zadanej wysokości (zależało to od temperatury otoczenia, wilgotności ścieżki opóźniającej i precyzji wykonania). Zamiast niego zastosowano zrywny mechanizm igliczny połączony z puszką-wyrzutnią za pomocą linki o długości ok. 1m.

W momencie zadziałania ogień ze spłonki zapalnika zapalał ładunek prochowy mieszczący się w rurce zapłonowej. Podczas spalania ciśnienie gazów prochowych powodowało zerwanie aluminiowych śrubek łączących i wyrzucenie do góry cylindrów z pokrywą górną i dnem. Podczas lotu następowało rozwinięcie linki zapalnika, która po naprężeniu zwalniała napiętą iglicę powodując jej uderzenie w spłonkę zapalająca, a ta z kolej powodowała zapłon spłonki detonującej i wybuch miny.



materiał: stal,

zapalniki: S. Mi. Z. 35, E. S. Mi. Z. 40, S. Mi. Z. 44, Z. Z. 35, Z. Z. 42, Zu. Z. 35

ładunek: 300 g sypkiego materiału wybuchowego,

wysokość (bez zapalnika): 130 mm,

średnica: 100 mm.

Grzegorz Franczyk
