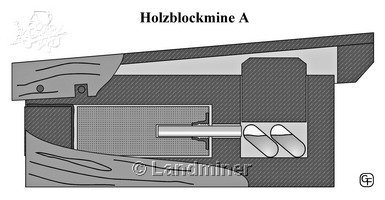

•  Mina przeciwpiechotna drewniana typu Holzblockmine A.

Była to wersja miny S. Mi. 42. Miny tego typu wykonywano w przyfrontowych warsztatach, oraz jednostkach saperskich. Mina składała się z drewnianego klocka i pokrywy naciskowej zamocowanej na zawiasie kołkowym, zachodzącej na korpus. W klocku wykonany był otwór mieszczący 100-gramowy ładunek saperski oraz otwór na główki zapalników D.Z.SF-5 lub D.Z.SF-6. W otworze zapalnikowym znajdował się przesuwny korek drewniany pełniący rolę elementu naciskowego, zaś otwór z ładunkiem materiału wybuchowego zamykano korkiem drewnianym osadzonym na masie bitumicznej. W momencie nadepnięcia przez żołnierza na minę pokrywa naciskając na korek naciskowy powodowała jego przesunięcie w dół i zgniecenie szklanych ampułek zawierającej kwas, który przy zetknięciu z mieszaniną chemiczną znajdującą się w korpusie zapalnika powodował zapłon spłonki detonującej.

materiał: drewno,

zapalnik: 2 główki zapalników D.Z.SF-5 lub D.Z.SF-6,

ładunek: 100 g materiału wybuchowego (Bohrpatrone 28),

długość: 203 mm,

szerokość: 62 mm,

wysokość korpusu: 62 mm,

waga: ok. 1000 g.

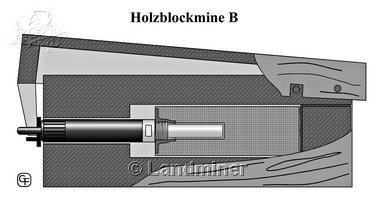

•  Mina przeciwpiechotna drewniana typu Holzblockmine B.

Kolejna odmiana miny S. Mi. 42 również wykonywana doraźnie przez warsztaty i pododdziały saperskie. Podobnie jak poprzednia wykonana była z drewnianego klocka z pokrywą zamocowaną na zawiasie, zachodzącą na korpus. W klocku wykonano otwór na 100-gramowy ładunek saperski oraz zapalnik typu Z.Z.-42. Zawleczka zapalnika wysunięta była poza klocek korpusu. O jej ramiona opierała się pokrywa miny. W momencie nadepnięcia przez żołnierza na minę pokrywa naciskając na ramiona zawleczki wyciągała ją zwalniając napiętą iglicę, która pod wpływem sprężyny uderzała w spłonkę inicjującą, a ta powodowała zapłon spłonki detonującej i wybuch materiału wybuchowego.

materiał: drewno,

zapalnik: Z.Z.-42,

ładunek: 100 g materiału wybuchowego (Bohrpatrone 28),

długość: 202 mm,

szerokość: 62 mm,

wysokość korpusu: 62 mm,

waga: ok. 1000 g.

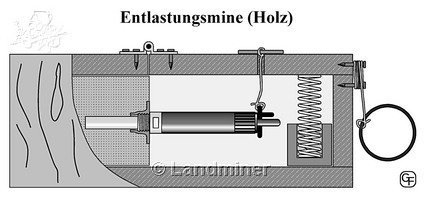

•  Mina pułapka z mechanizmem odciążeniowym typu Entlastungsmine (Holz).

Mina pułapka ustawiana pod różnymi przedmiotami lub innymi minami. Składała się z drewnianego pudełka mieszczącego ładunek materiału wybuchowego wraz z zapalnikiem typu Z.Z 42. Od góry mina posiadała pokrywę umocowaną z jednej strony na zawiasie. Wewnątrz korpusu mieściła się sprężyna spiralna wystająca ponad wysokość korpusu. Po wkręceniu zapalnika w ładunek przywiązywano do zawleczki drut, który przewlekano przez otwór znajdujący się w pokrywie. Następnie naciskano na pokrywę pokonując opór sprężyny i domykano minę. Dla zabezpieczenia przed otwarciem owijano sznurkiem gwoździe znajdując się w pokrywie i korpusie miny. Po zabezpieczeniu napinano drut wiodący od zawleczki i unieruchamiano go na pokrywie przy pomocy przetyczki. Tak przygotowaną minę układano na podłożu i przyciskano pokrywę innym przedmiotem lub miną tak by sprężyna nie mogła pokonać siły ciężaru. Na koniec delikatnie rozwijano sznurek łączący pokrywę z korpusem. Zadziałanie miny następowało w momencie zdjęcia obciążenia. Wówczas sprężyna gwałtownie unosiła wieko, które poprzez naciągnięty drut wyrywało zawleczkę z zapalnika.

materiał: drewno,

zapalnik: Z.Z.-42,

ładunek: 200 g materiału wybuchowego,

długość: 160 mm,

szerokość: 110 mm,

wysokość korpusu: 32 mm,

waga: ok. 1000 g.



Grzegorz Franczyk
