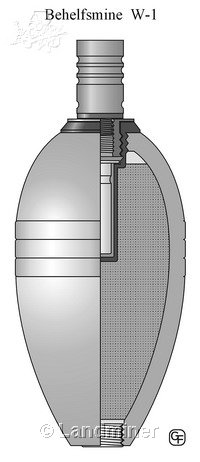

•  Mina przeciwpiechotna zastępcza typu Behelfs-Schützenabwehrmine “W 1”.

Zastępcza mina przeciwpiechotna wykonana z głowicy pocisku do granatnika, kalibru 50 mm. W gniazdo typowego zapalnika wkręcano tuleję redukcyjną, w którą z kolej wkręcano zapalnik chemiczny D. Z. SF-5 “BUCK”, D. Z. SF-6 (lub inne). W miejsce ogona stabilizującego, w dnie korpusu wkręcano korek metalowy. Zadziałanie miny następowało poprzez nacisk na główkę zapalnika powodujący zgniecenie szklanej ampułki zawierającej kwas, który przy zetknięciu z mieszaniną chemiczną znajdującą się w korpusie zapalnika powodował zapłon spłonki detonującej.

materiał: odlew stalowy (głowica pocisku do granatnika, kalibru 50 mm),

zapalnik: D. Z. SF-5 “BUCK”, D. Z. SF-6 lub inne niemieckie zapalniki,

ładunek: g materiału wybuchowego,

średnica: 50 mm,

wysokość korpusu: 100 mm,

wysokość całkowita: 120 mm,

waga: 1000 g.





•  Mina przeciwpiechotna zastępcza typu Behelfs-Schützenabwehrmine “E 5”.

Mina przeciwpiechotna zastępcza. Korpus miny w kształcie pudełka wykonanego z blachy stalowej mieścił pięć skorup francuskich granatów zaczepnych typu OF. W szyjkę środkowego granatu wkręcano tuleję redukcyjną pod zapalnik chemiczny SF-5 “BUCK”. lub SF-5 (możliwe było zastosowanie innych niemieckich zapalników). Zadziałanie miny, tak samo jak w minie W-1 następowało poprzez nacisk na główkę zapalnika powodujący zgniecenie szklanej ampułki zawierającej kwas, który przy zetknięciu z mieszaniną chemiczną znajdującą się w korpusie zapalnika powodował zapłon spłonki detonującej.

materiał: blacha stalowa, skorupy granatów zaczepnych “OF”,

zapalnik: D. Z. SF-5 “BUCK”, D. Z. SF-6 lub inne niemieckie zapalniki,

ładunek: 5 x 100 g materiału wybuchowego,

długość: 200 mm,

szerokość: 200 mm,

wysokość: 100 mm,

waga: 8000 g.

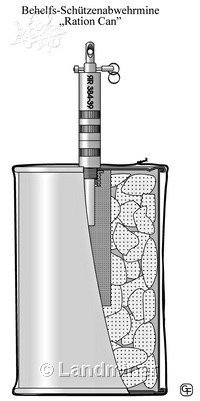

•  Mina przeciwpiechotna zastępcza typu Behelfs-Schützenabwehrmine “Ration Can”.

Mina przeciwpiechotna zastępcza wykonywana samodzielnie przez żołnierzy. Korpus miny wykonany z typowej, wojskowej puszki po konserwie. W centrum puszki umieszczano 100-gramowy ładunek saperski wypełniając pozostałą przestrzeń złomem metalowym, szkłem lub kamieniami. Od góry zakładano wyciętą poprzednio pokrywę, w której robiono otwór pod zapalnik o działaniu naciskowym, odciągowym lub elektrycznym. Pokrywę łączono z puszką poprzez przewiązanie całości drutem. Działanie miny zależało od rodzaju zapalnika użytego do jej uzbrojenia.

materiał: blacha stalowa (puszka od konserwy),

zapalnik: Z. Z. 35, Z. Z. 42, S. Mi. Z. 35, D. Z. 35, D. Z. SF-5 “BUCK”, D. Z. SF-6, Glühzünder 28 lub inne niemieckie zapalniki,

ładunek: 100 g materiału wybuchowego (Bohrpatrone 28),

wysokość: 150 mm,

średnica: 100 mm,

waga: ok. 1000 g.



Grzegorz Franczyk.
